一、产品概述

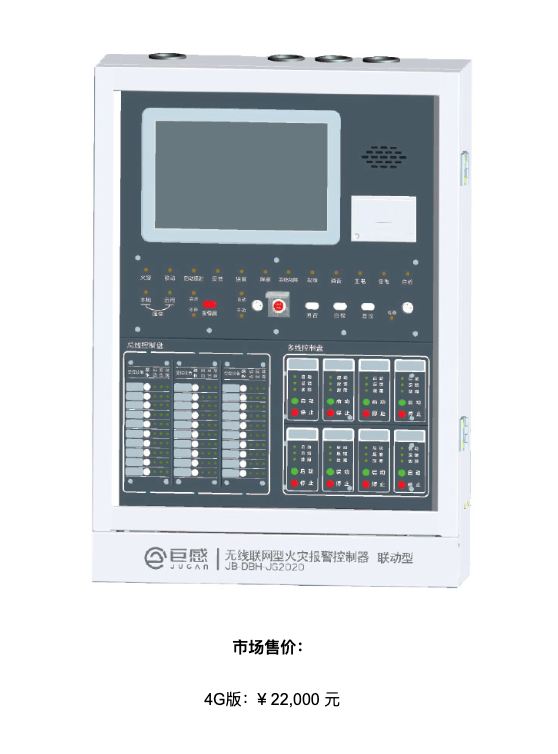

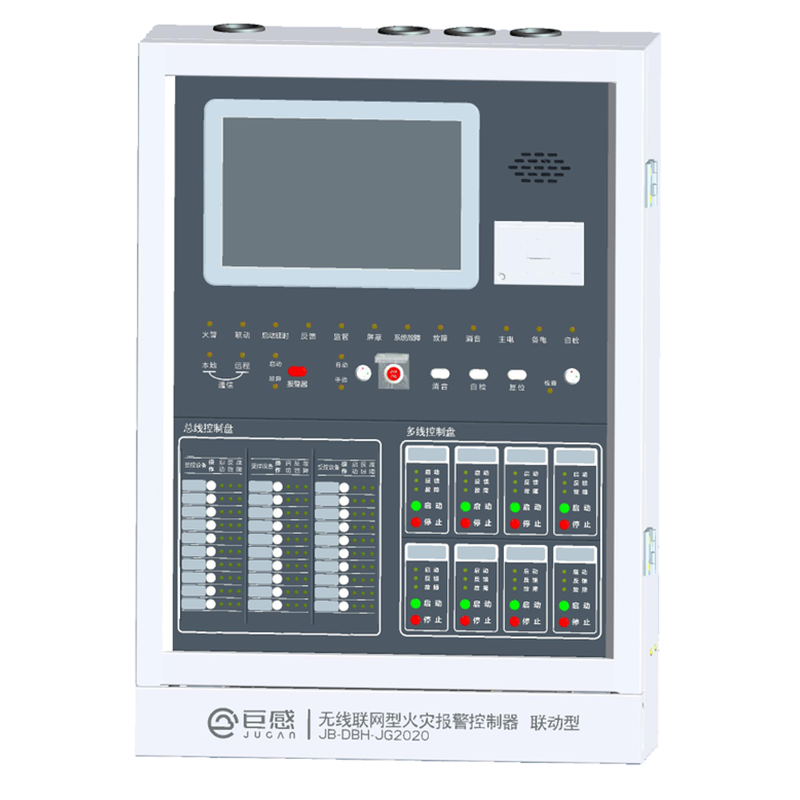

JB-DBH-JG2020无线联网型火灾报警控制主机是一款立柜式新一代火灾报警联动控制器。它将物联网技术、边缘计算技术、可信安全技术、无线传感技术、计算机自动控制技术相结合，并与烟感、温感、手报等探测器和声光报警器、火灾显示盘、输入模块及输入输出模块等配套使用。当与控制器连接的探测器探测到警情时，能及时将报警信息通过控制器上传至监控平台，控制器发出本地声光报警信号并启动与其连接的声光报警器，符合联动逻辑关系的启动相关联动设备。该控制器人机交互界面友好、操作简单、功能强大，特别适合大中型火灾自动报警及联动一体化的消防工程。
控制器可直接或间接地接收来自火灾探测器及其他火灾报警触发器件的火灾报警信号，发出火灾报警声、光信号，指示火灾发生部位，记录火灾报警时间，并予以保持，直至手动复位。

当有火灾探测器火灾报警信号输入时，控制器发出火灾报警声、光信号。控制器有专用火警总指示灯。控制器处于火灾报警状态时，火警总指示灯点亮。火灾报警声信号可手动消除，当再有火灾报警信号输入时再次启动。

控制器设有手动复位按钮（键），复位后，仍然存在的状态及相关信息保持或在20s内重新建立。火灾报警历史事件可至少记录500条相关信息，且在控制器断电后信息不丢失。

除复位操作外，对控制器的任何操作均不应影响控制器接收和发出火灾报警信号。

火灾报警信息在首页显示，当控制器处于火灾报警状态时，可通过手动操作查询其他状态信息，各状态信息不会交替显示。

功能特点

• 核心处理器采用高端国产芯片RK3399Pro，ARM六核+NPU，系统处理能力更快，更稳定可靠；

• 运行内存RAM4GB+2GB，机身内存ROM16GB，支持扩展256GB TF卡存储，系统运行更流畅、存储容量更大；

• 实时嵌入式Linux操作系统及GUI人机交互界面，控制器界面显示更友好，操作更简单，同时支持键盘操作模式；

• 10.1寸彩色液晶显示屏，分辨率1280*800；

• 网络通信支持LoRaWAN、LTE/5G、RJ45等多种通信方式；

• 采用模块化设计，配置方便，可满足不同客户需求，不同场景功能需求；

• 现场报警联动编程调试可在控制器本机完成，也可通过PC机专用软件导入完成，快速便捷；

• 支持边缘端存储计算，也支持与云平台数据交互；

• 支持OTA远程升级；

• 电源 220V，备电支持 8 小时满负荷运转

• 现场报警联动编程调试可在控制器本机完成

• 系统提供定制功能：可联动第三方设备、可定制联动机制、可定制加新报警类型设备

• 尺寸：长650 mm *宽460 mm *高175mm。

• 工作温度：-10～55℃

• 相对湿度：＜ 95%RH

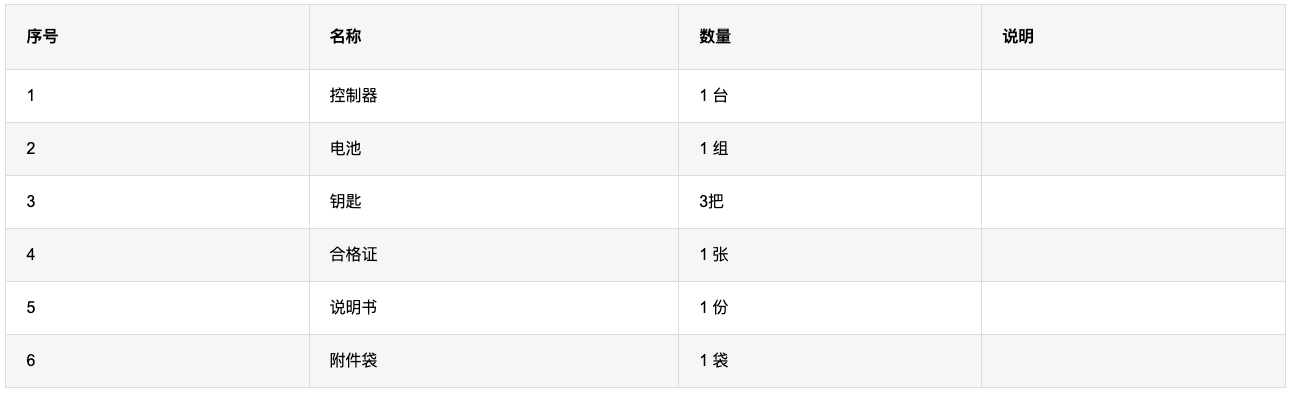

二、包装清单

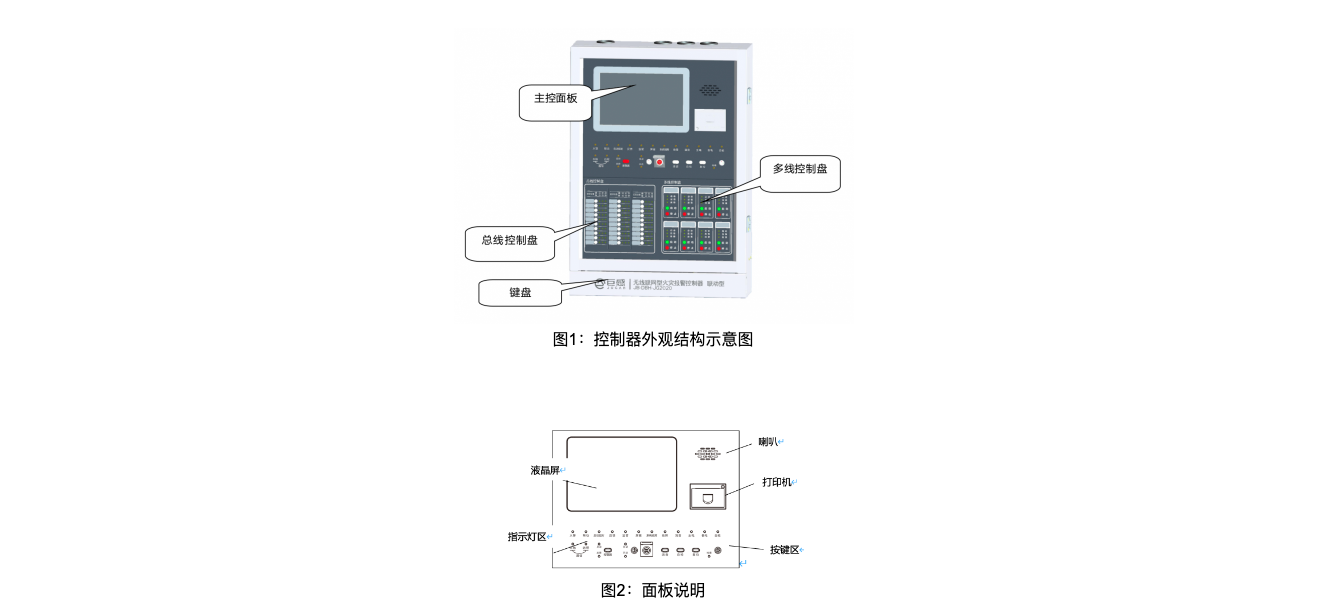

三、产品外观

指示灯说明

• 火警（红）：控制器处于火灾报警状态时，此灯亮。当火警排除后，按复位键，此灯熄灭。

• 联动（红）：当控制器处于联动控制状态，此灯亮。不在联动控制状态时，此灯灭。

• 启动延时（红）：启动外部设备时，此灯亮。停止外部设备时，此灯灭。

• 反馈（红）：控制器收到反馈信息时，此灯亮。所有反馈停止时，此灯熄灭。

• 监管（红）：接有监管信号报警时，此灯亮。复位后，此灯灭。

• 屏 蔽（黄）：控制器无论处于何种状态，只要有屏 蔽设备存在，此灯亮。没有屏 蔽设备，此灯灭。

• 系统故障（黄）：控制器无论处于何种状态，只要有系统本身故障信号输入，此灯亮。系统本身故障排除后，此灯灭。

• 故障（黄）：控制器无论处于何种状态，只要有故障信号输入，此灯亮。故障排除后，此灯灭。

• 消音（黄）：控制器手动消除火灾报警信号，消声后，此灯亮。当有新的火灾报警信号输入时，此灯熄灭。

• 主电（绿）：控制器AC220V电源供电工作正常时，此灯亮。主电故障时，此灯灭。

• 备电（绿）：控制器备用电源供电工作正常时，此灯亮。备电故障时，此灯灭。

• 自检（黄）：当控制器处于手动自检状态，此灯亮。不在自检状态时，此灯灭。

• 本地（绿）：当控制器与云平台正常通信时，此灯灭。断开连接通信时，此灯亮。

• 远程（绿）：当控制器与云平台正常通信时，此灯亮。断开连接通信时，此灯灭。

• 检查（绿）：当控制器处于检查状态（钥匙控制），此灯亮。不在检查状态时，此灯灭。

• 警报器启动（红）：只要有火警信号输入，声光报警器启动，此灯亮。系统复位或者现场声光报警器“启/停”后，声光报警器停止报警，此灯灭。

• 警报器故障（黄）：声光报警器本身出现故障时，此灯亮。故障排除后，此灯灭。

• 钥匙自动（绿）：当控制器处于自动状态（钥匙控制），此灯亮。不在自动状态时，此灯灭。

• 钥匙手动（绿）：当控制器处于手动状态（钥匙控制），此灯亮。不在手动状态时，此灯灭。

按键说明

• 报警器：按下此键，启动/停止所有声光报警器(可选择启动分区声光报警器或所有声光报警器)。

• 消音：按下此键，消除控制器扬声器报警声。

• 自检：按下此键，系统自检。

• 复位：按下此键，系统复位。

• 联动启动：当控制器在手动模式下，联动启动切换至自动模式；切换到自动模式默认为联动允许；再次按下联动启动按键，切换回联动禁止。

• 自动/手动钥匙：手动旋转钥匙，可切换自动状态/手动状态。（自动状态下，通过软件设置禁止手动操作或者允许手动操作）

• 检查钥匙：检查功能钥匙不受权限限制，当手动旋转钥匙，显示检查界面信息。

多线控制盘

控制器至少配4个多线控制启动点。每一个启动点均由两个按键（启动、停止）、三只指示灯（启动指示、反馈指示、故障指示）和标签组成。

总线控制盘

控制器至少配10个总线控制启动点。每一个启动点均由一个启/停按键、三只指示灯（启动指示、反馈指示、故障指示）和标签组成。
